WL1200

2018-4-17

内嵌传感器检测NFC标签芯片

1、产品特点

1.1 概述

WL1200是一款完全支持NFC Forum Type2协议及非接触卡国际标准 ISO/IEC14443 Type A并内嵌传感器采样接口和数模转换器（ADC）的电子标签芯片，适用于具有测量功能的NFC(近场通讯)或其他电子标签应用。该芯片工作频率为13.56MHz,支持ISO/IEC-14443 Type A的第2、3 部分的无线通讯接口协议, 支持NXP标准读卡机芯片。

1.2 射频接口

l 以无线的方式传输数据和能量

l 完全符合ISO14443 TYPEA传输协议

l 工作频率：13.56MHz

l 工作场强:

最小：0.3A/m（标准ID-1 尺寸天线）

最大：7.5A/m（标准ID-1 尺寸天线）

l 通信速率：106Kbps

l 数据完整性：16位CRC校验及奇偶检验

l 7字节UID，两级防冲突功能

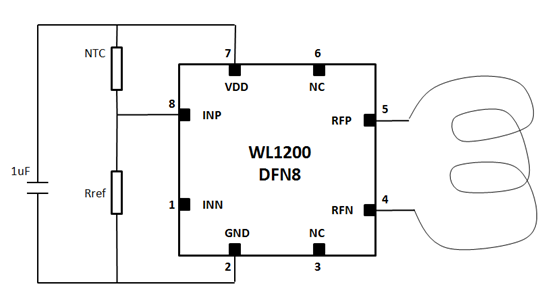

1.3 传感器接口及ADC

l 16位Sigma Delta ADC

l 单端或差分模拟信号输入

l 1.8V输出电源电压VDD

1.4 存储器结构

l 总容量180个字节，分为45个页，每页4个字节

l 用户可用空间144个字节，36页

l 7个字节的唯一UID

l 32位的OTP区域，出厂时已做好NDEF格式数据的初始化

l 2个字节的对前16个页只读锁存静态锁定区域

l 3个字节的对16页以后区域只读锁存动态锁定区域

l 4个字节的密钥

l 数据保持时间可达10年

l 读写次数可达10万次

1.5 安全特性

l 7个字节的唯一UID

l 数据区只读锁定功能

l 32位密钥保护

l 16位密钥认证返回数据

l 密钥暴力攻击失效次数设置功能

l ECC原始性签名功能

1.6 其它功能特点

l UID ASCII码映射，可自动序列化NDEF格式信息

l 第一个读命令自动触发计数器计数功能

l 计数器值可进行ASCII码映射，可作为NDEF数据的一部分

l 支持快速读命令

2、电气参数

2.1 极限额定参数

符号	参数	测试条件	范围	单位
Tstg	存储温度范围		-55--- +140	℃
Tj	结温		-55 ---+140	℃
VESD	ESD 电压	-STD-883D	2	kVpeak
ImaxLA-LB	最大输入峰值电流		30	mApeak

2.2 建议工作条件

符号	参数	测试条件	最小值	典型值	最大值	单位
Tjop	工作结温		-25		+85	℃
ILA-LB	输入电流				30	mArms
Fop	工作频率		-	13.56	-	MHz

2.3 性能参数

符号	参数	测试条件	最小值	典型值	最大值	单位
Cres	输入电容	VLA-LB=2Vrms	46	50	54	pF
Tret	EEPROM数据保持时间	Tamb≤55℃	10			Years
Nwrite	EEPROM擦写次数		100000			Cycles
